O Cilindro Hidráulico é um Atuador Mecânico que transforma energia hidráulica em energia mecânica, sob forma de força e movimento linear.
O Dimensionamento dos cilindros possibilita projetar acionamentos de grande capacidade de força em espaço restrito, onde é necessário dimensionar o diâmetro da haste e a necessidade da mesma receber tratamento térmico, diâmetro da camisa e espessura de acordo com as necessidades de força e velocidade exigidas pelo sistema, comprimento da camisa e haste de acordo com a necessidade de curso do cilindro hidráulico, tipo de vedação e embolo de acordo com a aplicação e temperaturas do sistema.
Componentes de um cilindro hidráulico:
Camisa.
Haste.
Tampas.
Vedação.
Embolo.
De forma geral as camisas devem ser construídas em Tubo de Aço Especial sem costura sendo que o interno do mesmo deve ser brunido, as hastes devem receber banho de cromo duro e o embolo e tampas podem ser fabricados de diversos matérias de acordo com a aplicação, o principais reparos (vedação) utilizados em cilindros hidráulicos são:
Gaxetas.
Raspadores
Anel O-ring.
Anel Back-up.
Cinta guia.
Tipos de cilindro hidráulico:
Simples ação: Recebem pressão somente de um lado, o retorno da haste ocorre por gravidade ou por alguma outra força externa.
Cilindros dupla ação: Recebem pressão dos dois lados das conexões A e B, a haste tem força de tração e compressão.
Cilindro Retorno por Mola: Recebem pressão apenas de um lado retornando através de uma mola que pode estar do lado interno ou externo do cilindro.
Cilindro Haste Dupla: Possui um embolo que esta ligado a duas hastes, normalmente a velocidade dos dois lados são iguais assim como a força de avanço e retorno.
Cilindro Telescópico: Possui varias hastes tubulares que obtém um curso longo em uma camisa curta podendo ser ate 7 estágios.
Amortecedor de Fim de Curso:
Alguns cilindros possuem Amortecedores de fim de curso em uma ou ambas extremidades para proteger o cilindro contra choque mecânico com as tampas, indicado para cilindros com velocidade acima de 10cm /s.

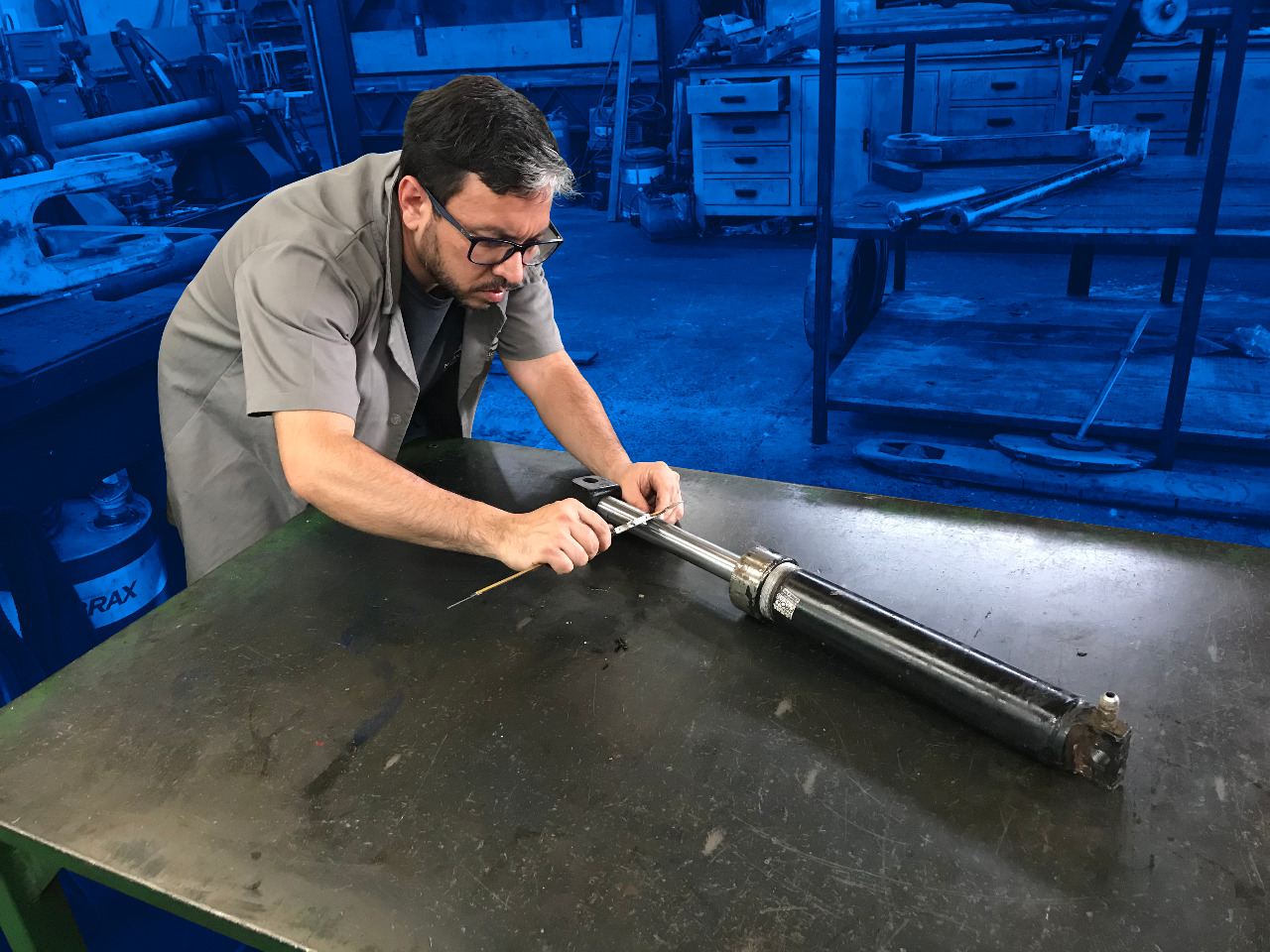

Realizamos Fabricação e Recuperação de Cilindros Hidráulicos
